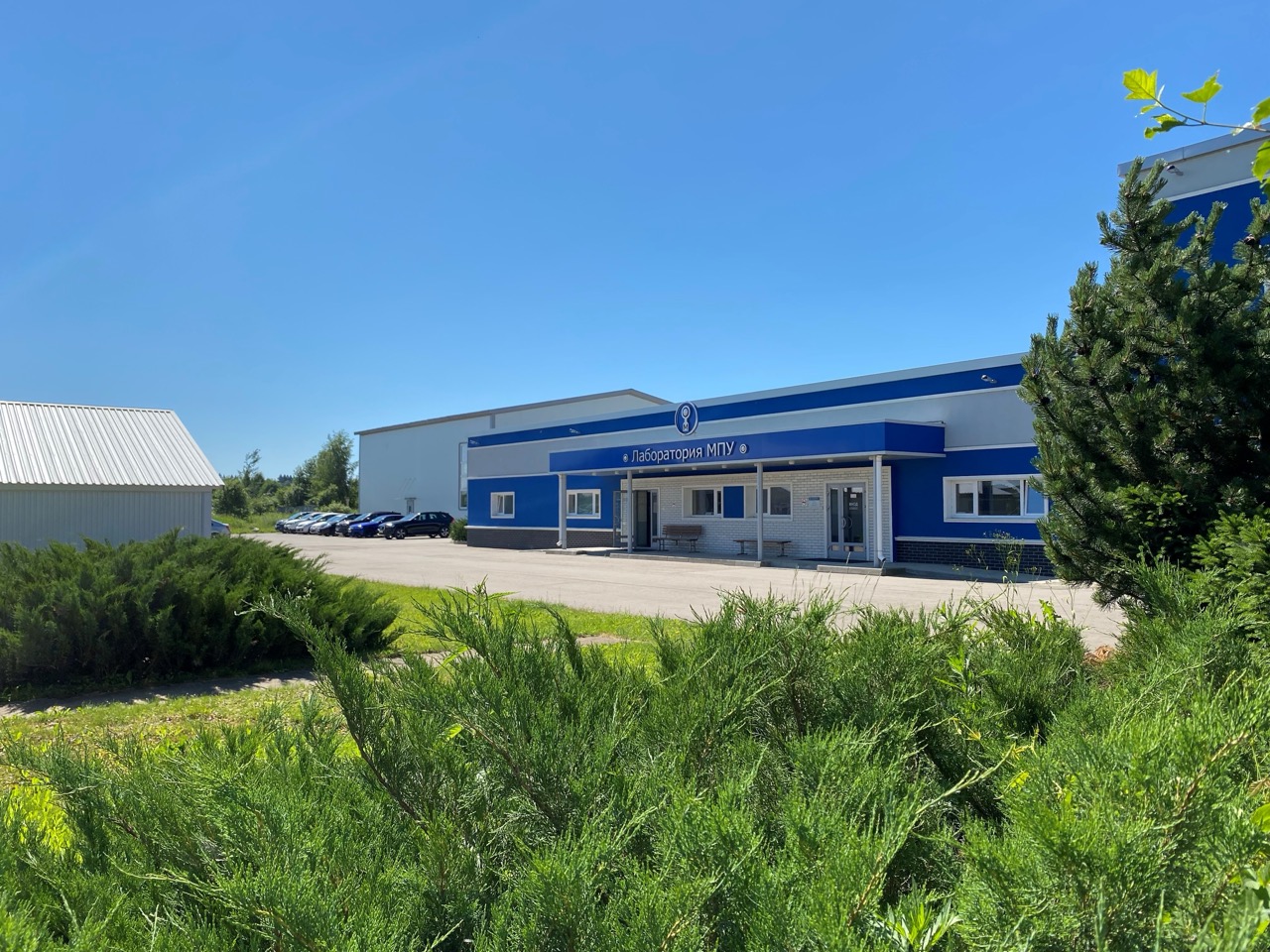

Лаборатория МПУ
labmpu
Более 25-лет успешной работы на рынке
labmpu
Решение задач разных уровней сложности
labmpu
Соответствие требованиям промышленной безопасности
labmpu
Надежная защита Вашего производства

Предохранительные мембраны и МПУ - надежное решение по обеспечению промышленной безопасности и эффективной защите технологического оборудования, сосудов и трубопроводов от опасных перегрузок давлением.



Отличительные особенности:

    • Полная герметичность при рабочих условиях
    • Компактность
    • Быстродействие
    • Точность срабатывания
    • Возможность регистрации срабатывания
    • Высокая устойчивость к внешним воздействиям
    • Возможность индивидуального конструктивного исполнения



Установка

Предохранительные мембраны устанавливаются в качестве автономного средства защиты и в различных сочетаниях с предохранительными клапанами. При последовательной установке мембрана изолирует предохранительный клапан от рабочей среды, что позволяет:

    • продлить срок службы предохранительного клапана
    • использовать клапан из более дешевого материала
    • оптимизировать графики техобслуживания и снизить долгосрочные затраты
    • контролировать выбросы и повысить общий уровень безопасности



Существуют следующие способы установки МПУ:

 В качестве самостоятельного предохранительного устройства
Установка МПУ в качестве самостоятельных предохранительных устройств применяется в следующих случаях:

Использование предохранительных клапанов нежелательно из-за их инерционности, негерметичности, склонности к примерзанию, полимеризации или по другим причинам (конструктивным, технологическим, экономическим и др.);
Целесообразность применения мембранных предохранительных устройств(мембран) на конкретных объектах подтверждена эксплуатационным опытом, технико-экономическим расчётом или результатами испытаний.
 Перед предохранительным клапаном

Установка МПУ перед предохранительными клапанами применяется в следующих случах:

Для защиты клапанов от вредного воздействия рабочей среды (коррозии, полимеризации, закоксовывания, прикипания, примерзания и др.);

Для предотвращения возможных утечек через закрытые клапаны (из-за недостаточной их герметичности) токсичных, взрыво-, пожароопасных и дорогостоящих рабочих сред;

Для контроля и регулирования клапанов без их демонтажа (возможность такого контроля и регулирования обеспечивается установкой перед клапаном МПУ с хлопающей мембраной, гарантированная точность срабатывания которой остаётся неизменной, так как хлопающая мембрана выдерживает без повреждений двойное установочное давление, которым нагружается клапан).

 Параллельно с предохранительным клапаном

Установка МПУ параллельно с предохранительным клапаном применяется в следующих случаях:

В защищаемом сосуде возможно оледенение, полимеризация или затвердевание рабочей среды на клапане и МПУ выполняет функции вторичного сбросного устройства;

Для увеличения пропускной способности системы сброса давления и дополнительной защиты от возгорания при сбросе больших объёмов рабочей среды («дежурный» клапан небольшого сечения реагирует на случайные всплески давления неаварийного характера, а мембрана большего сечения реагирует при открытом клапане на аварийное повышение давления).

 За предохранительным клапаном

Установка МПУ за предохранительными клапанами применяется в следующих случаях:


Для исключения влияния колебаний противодавления со стороны сбросной системы на точность срабатывания клапанов;

Для защиты клапанов от вредного воздействия среды со стороны сбросной системы (коррозия, обледенение и др.).

 В составе предохранительного клапана

Установка МПУ в составе предохранительного клапана является разновидностью установки перед предохранительным клапаном и применяется в случаях, когда такая возможность заложена конструктивно при проектировании изделия. На входе в клапан предусматривается специальное фланцевое соединение для крепления мембраны.

Уплотнительное поле мембраны может иметь отверстия под крепёжные болты (шпильки) в целях обеспечения максимальной площади сбросного сечения МПУ при минимальных размерах фланцевого соединения.

Для исключения повреждения механизма клапана и нарушения его герметичности при закрытии после срабатывания МПУ применяются мембраны с заданным рисунком раскрытия, исключающим образование осколков при её разрыве.

Это техническое решение применяется в разных отраслях промышленности, в том числе в клапанах погружного типа, которыми оснащаются железнодорожные цистерны и морские танки-контейнеры для перевозки опасных грузов.

 В составе вентиля или ЗПУ

Установка МПУ в составе вентилей газовых баллонов и ЗПУ огнетушителей применяется в случаях, когда такая возможность заложена конструктивно при проектировании изделия. Для установки мембраны обычно используется резьбовое соединение М16 х 1,5 или М10 х 0,75.
Примеры серийно выпускаемой арматуры с вмонтированными мембранами:



Описание конструкции и принцип действия мембранного предохранительного устройства

В состав МПУ входит предохранительная мембрана и узел её крепления. В случае опасного повышения давления в объекте мембрана разрывается или разрезается ножами и освобождает требуемую площадь сбросного сечения. После срабатывания требуется замена мембраны на новую из комплекта поставки. На особо ответственных объектах и производствах с непрерывным технологическим процессом предусматривается параллельная установка двух мембранных предохранительных устройств и запорно-переключающего устройства, при которой одно МПУ находится под давлением, а второе отключено и находится в резерве. Такая схема установки позволяет производить замену сработавшей мембраны без остановки технологического процесса.

При колебаниях давления в сбросной системе в состав мембранного предохранительного устройства входит две последовательно установленные мембраны: основная и вспомогательная. Вспомогательная мембрана исключает влияние колебаний давления в сбросной системе на требуемое давление срабатывания основной мембраны.

Применение

Среди наших заказчиков преобладают предприятия нефтегазовой и химической промышленности. Однако наша продукция используется не только в этих отраслях, но также в системах пожаротушения, газотурбинных установках, в наземной космической инфраструктуре и других сферах, где мы готовы предложить технические решения.
